用科技抗击疫情--中电港红外热成像及手持测温仪解决方案
发布时间：2020-02-27 来源：中电港

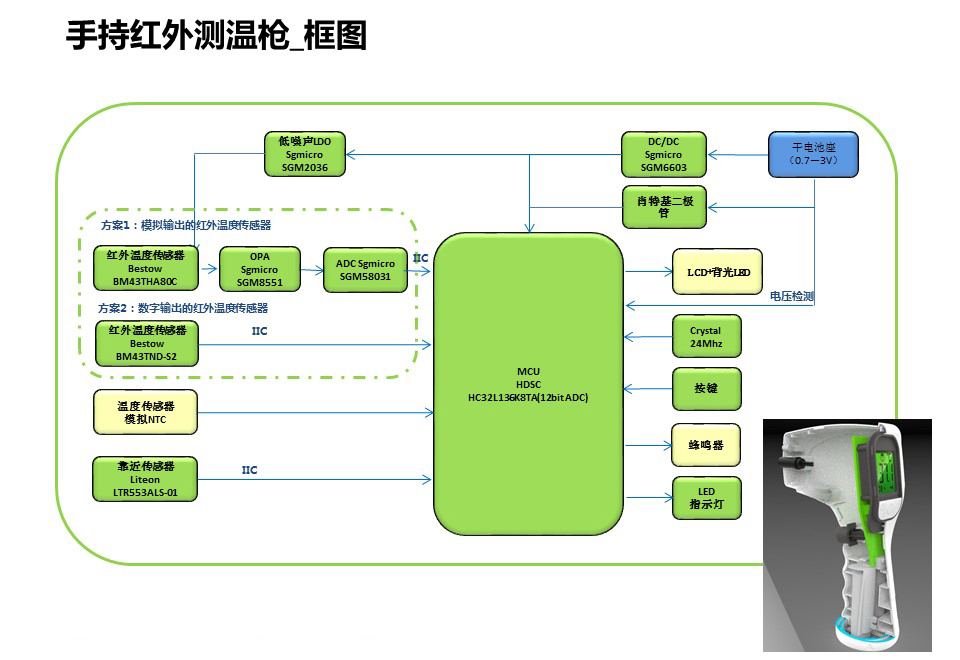

手持红外测温仪解决方案
中电港可以提供主要元器件明细
| HC32L136K8TA | 华大HC32L136K8TA，其内置12位1M sps 高精度SARADC，配置高性能PWM定时器、LCD显示，具有多路SPI、I2C等丰富的通讯外设。 |
| BM43THA80C | 模拟输出的红外温度传感器。 |
| BM43TND | 数字输出的红外温度传感器，其内置18Bit ADC，配备I2C接口。具备了设计更简单、测温更稳定、更准确优点。 |
| SGM2036 | 低功耗低噪声的线性稳压器，具有1.6V – 5.5V宽输入电压范围，而输出电压范围为0.8V – 5.0V（可选），具有固定输出电压版本及可调电压输出版本，最大输出电流可达300mA。 |
红外热成像测温仪解决方案

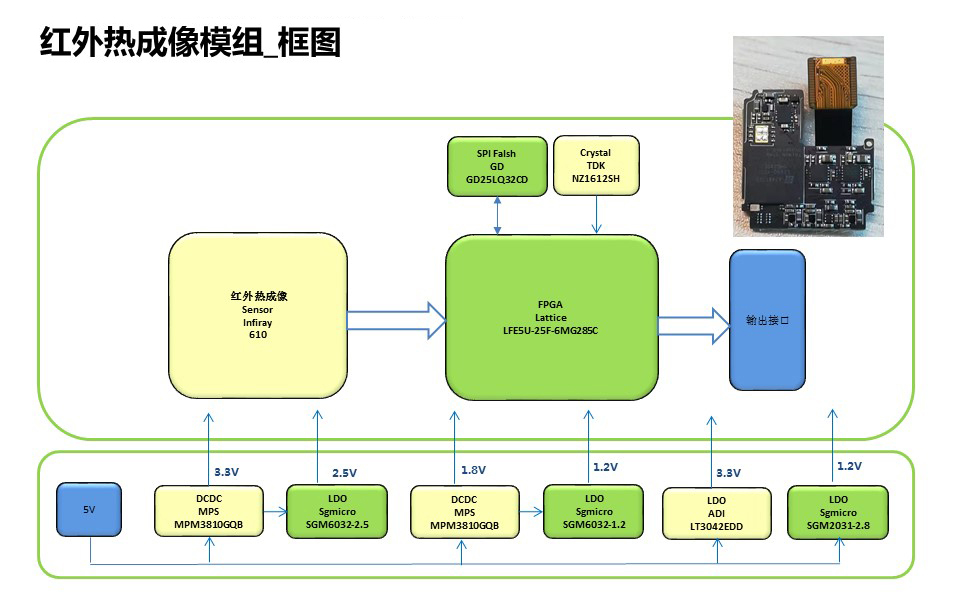

在红外热成像模组方案中，其红外热传感器采用了艾瑞光电610，而FPGA则采用了LatticeECP5 系列 的LFE5U-25F-6MG285C，如下图所示。
中电港可以提供主要元器件明细
| LFE5U-25F-6MG285C | Lattice ECP5 系列 的LFE5U-25F-6MG285C，其共有24K LUTS单元，配备丰富可编程外设接口，采用285 CSFBGA封装以及1.1V内核供电，使得模块体积更小，功耗更低。 |

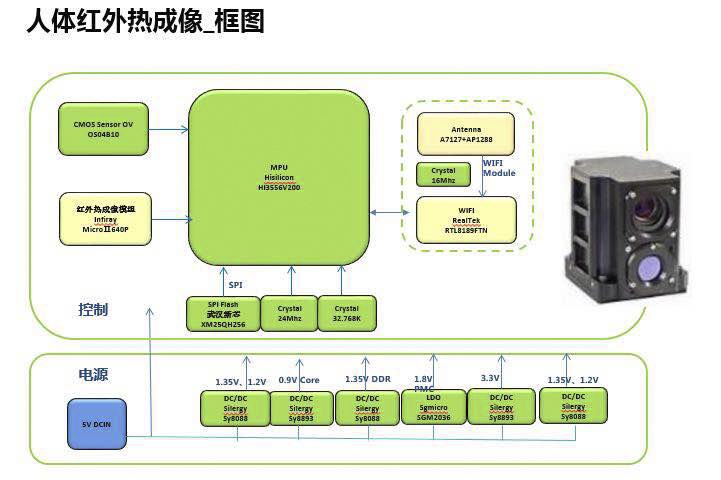

| *****HI3556V200 | 内置12位1M sps高精度SARADC，配置高性能PWM定时器、LCD显示，拥有多路SPI、I2C等丰富的通讯外设。该芯片支持H.265/H.264编解码，编码/解码性能高达4Mp30/1080p60；集成了*****第四代ISP，支持WDR、多级降噪等多种图像增强和矫正算法，为客户提供专业级的图像质量，另外，还支持双路sensor接入。 |
| 豪威科技OS04B10 | CMOS sensor，支持400像素，最大图像传输速率可达30fps@2K/60fps@720, 采用CSP封装，工作温度在-30℃~+85℃。 |

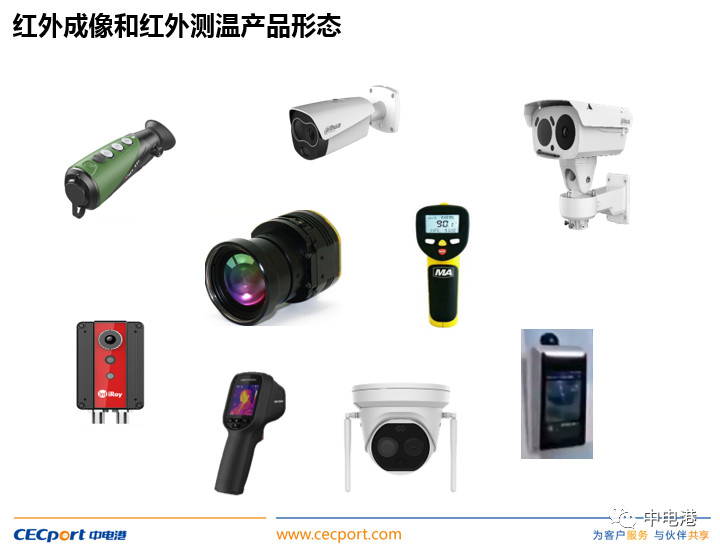

下图为红外成像和红外测温产品示意图：
以上为中电港红外测温仪的解决方案，对于红外测温仪，中电港可以面向客户提供整套PCBA方案。而在红外热成像解决方案方面，中电港已进入开发、测试阶段，如有需要，请随时联系中电港的销售人员。
