精彩回顾 | ​中电港携手瑞萨电子引路工业电机市场新未来

发布时间:2021-04-02

3月31日,中电港电机控制解决方案研讨会圆满结束。中电港携手知名国际厂商瑞萨电子为观众们带来了采用瑞萨电子MPU的中电港高性能EtherCAT伺服驱动解决方案。也许您错过了此次线上发布会,但没关系!这就为您带来发布会上的精彩回顾



1

性能为王
瑞萨电子推出高性能RX MCU

瑞萨电子产品经理刘涛表示,瑞萨电子面向工业电机市场推出的高性能RX MCU产品及相关的电机控制解决方案。依靠RX MCU的高性能、高集成度、成熟的生态系统,配合完整的交钥匙解决方案,可帮助客户轻松进行电机应用开发,快速推动产品量产。

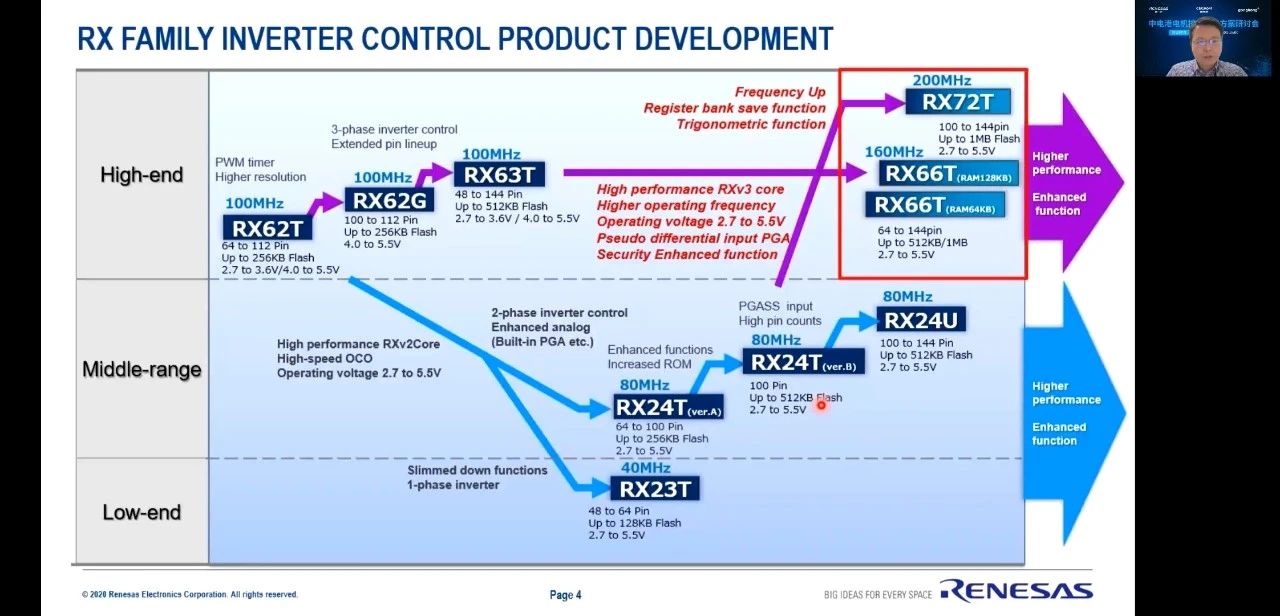

瑞萨电子推出高性能RX MCU产品


2

伺服驱动方案中的多面手

中电港推出高性能EtherCAT伺服驱动解决方案


中电港销售经理王炳兴为大家带来了中电港高性能EtherCAT伺服驱动解决方案详细解读。

1.FPGA控制电流环,高性能,高精度

在传统方案中,由于位置环和速度控制环的算法复杂,计算缓慢且电流环控制需要实时快速更新,很难在单个处理器芯片里兼顾这两类不同的算法。而Renesas MPU+Lattice FPGA采用的双芯片架构,能将电流环控制放在FPGA里进行硬件加速,大幅降低延时,让电流环更快速,提高精确度。不仅如此, FPGA还可分担处理器的工作,进而提升整体性能。


2.以更优成本实现单/多轴应用

FPGA在实现多轴同步控制、电流环控制、PWM控制和输出等方面更具优势,能够以最优成本实现多轴控制。与市面常见的SoC和DSP方案对比,Renesas RZ/T1 MPU+Lattice FPGA 方案具有以下优势:

EtherCAT控制:Renesas RZ/T1 MPU内部集成了EtherCAT硬核控制器,集成度更高,控制的实时性更好。

内核:Renesas RZ/T1 MPU采用ARM Cortex-R4F内核,专门用于实时控制,主频可以灵活选用300MHz、450MHz、600MHz

电机控制:Lattice FPGA可灵活搭配不同型号,实现1-6轴电机控制,成本上更具优势;

开发难度:Renesas RZ/T1 MPU+Lattice FPGA分工明确,比DSP和SoC的开发难度更低。

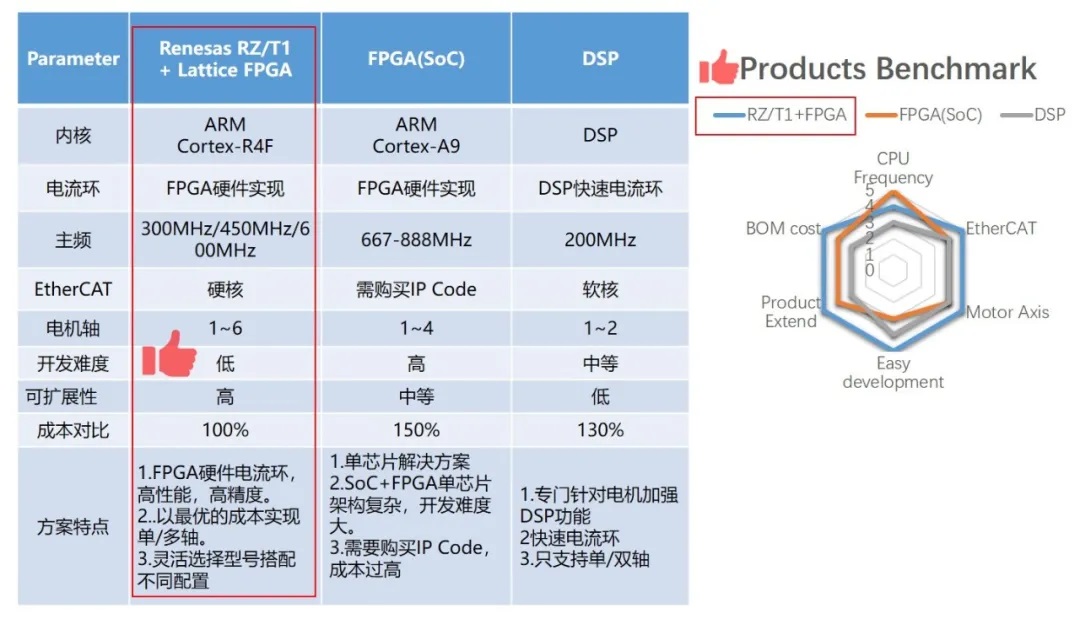

伺服方案对比:RZ/T1+Lattice FPGA vs SoC vs DSP

3.灵活搭配不同配置

Renesas RZ/T1系列芯片兼容全系列管脚,可根据不同功能/主频灵活选择不同型号。

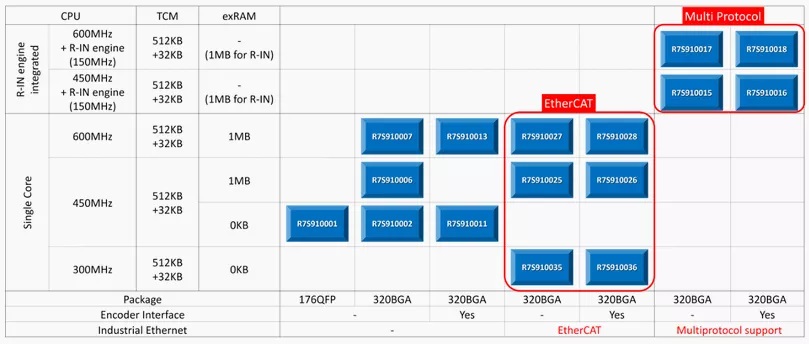

Renesas RZ/T1产品线系列型号


Lattice FPGA ECP5 系列覆盖了从12K到85K LUT逻辑资源,拥有一流的兼容性及可扩展性,可灵活搭配1至6轴需求。

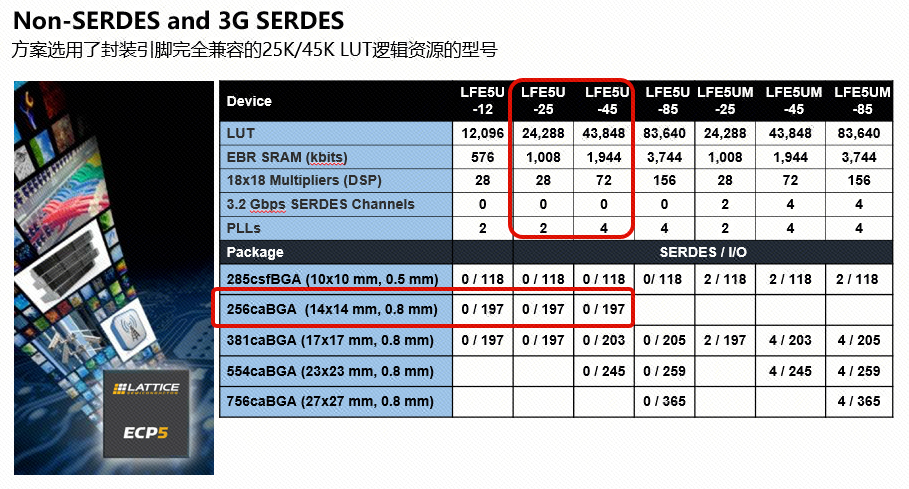

Lattice ECP5 FPGA 系列型号


Renesas RZ/T1 MPU+Lattice FPGA方案支持EtherCAT总线、单轴以及多轴的系统控制,能够为数控机床、多关节机器人、锂电池制造设备、LED晶圆设备、3C制造设备、雕琢/切割机、纺织机械、塑料机械等应用的设计与开发,提供更便捷、更具扩展性以及更优成本的伺服驱动解决方案。更多关于EtherCAT伺服方案相关问题,请联系中电港王炳兴:13509672811或访问EtherCAT伺服驱动解决方案专题网站。



4.免费试用活动限时开启

中电港EtherCAT伺服驱动解决方案发布伊始,广大开发者都希望能第一时间上手实操伺服驱动方案,中电港特别准备了8套开发套件,帮助大家寻找和调试伺服驱动方案,限时开启,数量有限,点此链接即可了解详情参加活动。
