中电港新能源汽车解决方案亮相NXP Connects 2021

发布时间:2021-11-19
NXP Connects 2021线上技术峰会于11月16日-17日圆满举办。在为期两天的活动中,中电港为观众们带来新能源汽车BMS方案、启停电源方案、域控制器方案、屏幕显示方案等一系列新能源汽车解决方案。也许您错过了此次线上技术峰会,但没关系!这就为您带来峰会上的精彩回顾。

01

NEWS

中电港赋能汽车产业智能化


在本届NXP Connects峰会中国专场的开篇,恩智浦半导体大中华区主席李廷伟博士为大家带来了“打造中国生态,决胜智能时代”的专场演讲。李廷伟博士提出,在智能化的浪潮下,汽车正加速由传统交通运输工具向智能移动空间转变,智能汽车已经成为全球汽车产业发展的战略方向。毫无疑问,未来的汽车作为一个最大的智能边缘设备,充满了想象空间,众多前沿技术都将率先在汽车中得到应用,汽车行业也将驱动各个技术领域加速发展。


在NXP Connects 技术峰会上中电港开设在线课程


中电港顺应汽车产业智能化浪潮,设计一系列新能源汽车解决方案,在NXP Connects峰会分会场上,中电港高级硬件工程师朱强开设在线课程,为观众耐心讲解中电港新能源汽车解决方案细节,现场互动交流。

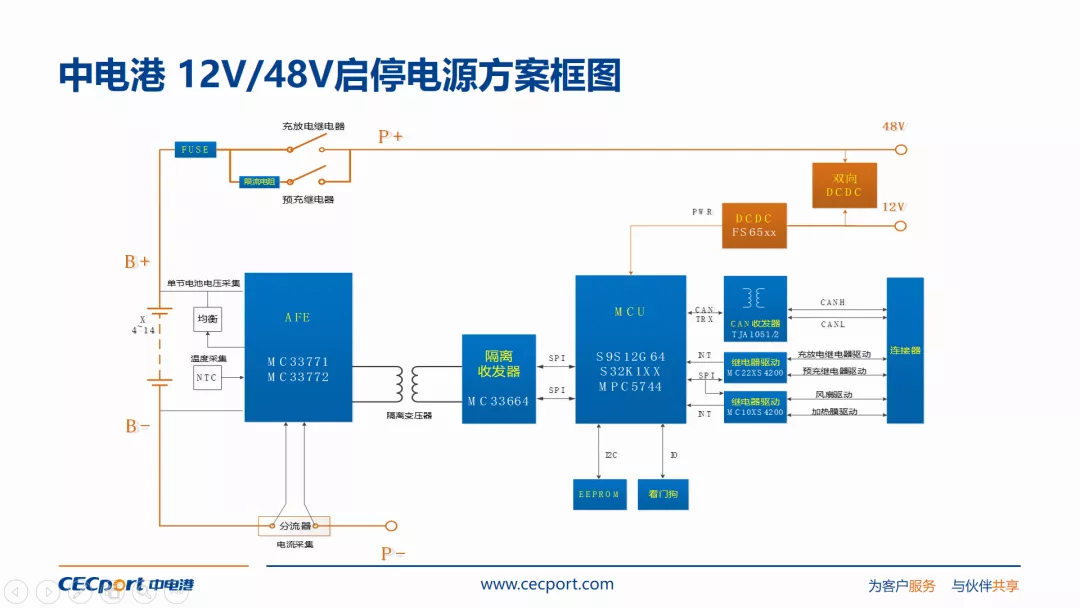

朱强首先讲解了中电港12V/48V启停电源方案该方案基于(锂电池管理芯片AFE)MC33772/ MC33771+(高速变压器隔离驱动)MC33664+(车规级MCU )+CAN通讯(TJA1051/2)设计而成。拥有以下特点:

1.实现锂电池组电压、电流、温度、内阻、SOC计量

2.可监控断线、过压、欠压、过温等35项故障

3.智能均衡

4.支持45项系统自检等多功能的Automotive锂电池管理系统(BMS)





02

NEWS

中电港助您“造好”车,造“好车”


在接下来的课程中朱强带来了中电港车规级动力BMS解决案解读,中电港基于MC33771设计的BMS方案拥有以下特点:

1.主用芯片通过AECQ100、TS16949认证

2.RTC实时时钟监控管理,可追溯历史事件

3.菊花链级联,灵活扩展,支持回环设计,低成本

4.GPS定位,GPRS/4G无线互联技术

5.方案具备硬件冗余设计,支持ISO26262 功能安全




中电港基于S32K3+MC33775设计的BMS方案拥有以下特点:


1.高安全等级,系统具备多级软硬件故障保护机制,核心器件符合ASIL-D等级认证,符合行业需求

2.高可靠性,系统集成35项故障检测和45系统自检,及时发现并报告系统故障,并采取相应应对措施

3.高灵活性,菊花链级联方式,支持扩展,支持回环设计,可根据不同电池串数灵活配置

4.技术领先,基于Autosar软件架构,核心SOC、SOH算法,独有的软件滤波、定时修正等算法,同时支持GPS定位与4G无线互联




课程中期,朱强为观众讲解了中电港域控制器方案,域控制器可以检测车辆各项传感器数据,通过对传感器数据分析与计算实现各项复杂控制,实时将车辆与电池状态传输到显示屏上面,更直观了解车辆状态,方便车辆维护与维修。中电港域控制器方案拥有以下特点:

1.集成度高,使用MCU+MOS(20A)+高边开关(3A)

2.安全可靠高,可实现电流监控、短路保护、故障诊断

3.性价比高,材料成本和维护成本低

朱强还讲解了中电港屏幕仪表方案该方案采用NXP跨界处理器I.MX RT,搭配4G&GPS定位模块,实现仪表显示,摄像头,触摸控制,4G通信,GPS定位,遥控器远程控制,蓝牙、语音播放等功能,对外通过CAN总线方式通讯,适用于汽车仪表,工业人机界面,家用电器,智能家居等应用场合。 该方案拥有以下特点:

1.与整车控制器(VCU)/域控制器系统对接,可实现电池与车辆信息的显示和故障信息,方便维护管理与维修

2.具备4G通信以及GPS定位功能,实时定位车辆位置与远程接收电池与车辆运行信息

3.具备遥控功能,可通过LORA通信实现遥控操作车辆

4.具备蓝牙通讯功能,可通过蓝牙连接手机APP进行操作与车辆信息获取

5.具备双路摄像头检测功能。具备语音播报功能,可在车辆倒车或拐弯进行语音提醒

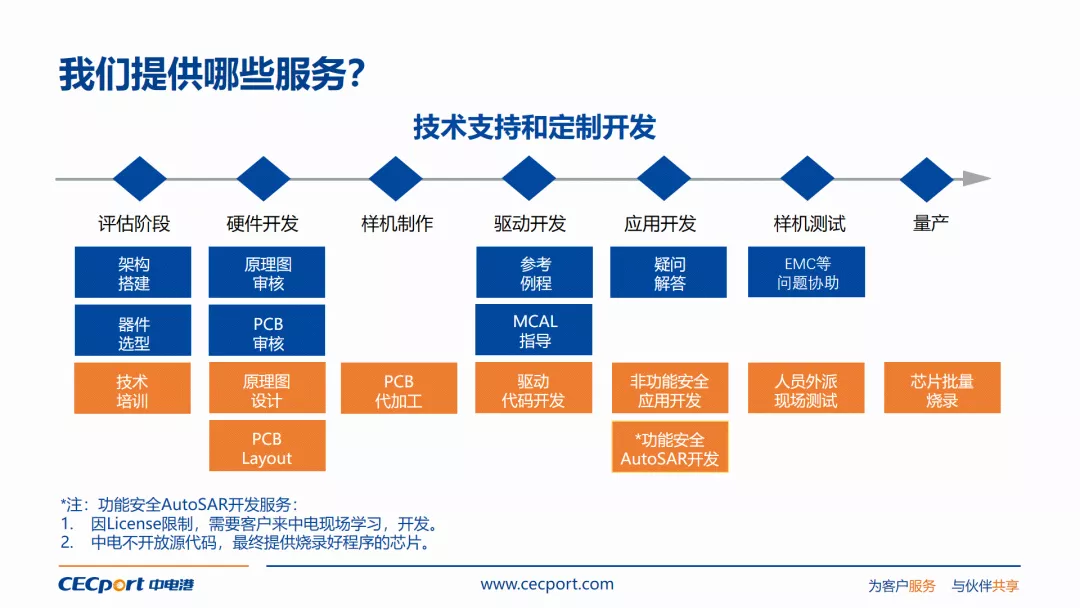

在课程结尾,朱强介绍了中电港为合作伙伴提供的服务与支持,中电港在汽车电子核心器件应用方面、硬件系统开发方面、MCAL驱动开发方面、AutoSAR开发方面均有丰富经验,可提供齐全的软硬件支持服务。

在2016年,中电港就已开始着手布局功能安全BMS方案的研发,目前已经服务市场多家知名企业,在支持大量客户过程中积累了丰富的开发经验,可以在客户建模,仿真、以及复杂逻辑和算法开发过程中提供技术支持。联系我们:Qiang.zhu@cecport.com
