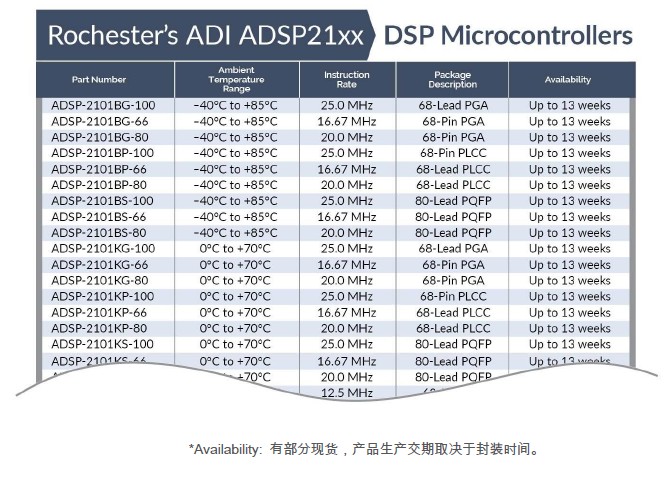

ADI的ADSP2100系列是为数字信号处理和其他高速数值处理应用而优化的微处理器。所有的ADSP2100系列DSP其有相同的基本架构。而片上外设如定时器、串口、并口等随型号不同存在着差异。

ADSP2100包括以下几个功能单元:计算单元、数据地址发生器和程序序列发生器、存储器、串口、定时器、主机接口、DMA以及模拟接口等。

计算单元包括算术逻辑单元ALU.乘加器和涌形移位器。计算单元直接对16位数据进行处理,同时也支持多精度运算。ADSP2100提供两个专用的地址发生器和一个程序序列发生器用于片上或片外存储器访问。序列发生器支持单周期条件跳转和零开销程序循环。双数据地址发生器允许处理器为双操作数同时产生地址,并且支持循环缓冲寻址。ADSP2100采用改进的Harvard结构,配健有存储数据的数据空间和存储指令及数据的程序空间。串口(SPORT)提供了带数据压扩的完全串行接口。带有8比特预标器的可编程定时器可提供周期性中断信号。主机接口(HIP)提供了与主机的无缝接口. HIP由16位数据总线和11根控制线组成,可与大部分的主处理器进行灵活连接，如Motorola 68000. Intel 8051等.ADSP2100中的某些型号带有内部DMA 口(IDMA)和字节DMA口(BDMA).可以实现有效的数据搬移。IDMA是一个异步端口,具有16位复用的地址和数据总线支持24位程序空间。BDMA可用于自举加载和指令及数据存储。为适应混合的模拟和数字信号处理,ADSP21 msp58/59处理器包含有片上模数转换器(ADC).数模转换器(DAC)。模拟和数字滤波器以及连接到处理器核的并行接口。

ADSP2100具有较高的并行处理能力,在一个周期里可同时执行:下一个程序地址产生、下一条指令取、执行1或2次数据搬移、更新1或2个数据地址指针、执行1次计算。同时处理器的其他功能单元还能执行:串口数据收发、HIP口数据收发、DMA数据收发、模拟接口数据收发。

ADSP2100片内具有4组总线:数据地址总线、数据总线、程序地址总线和程序总线。另外还有用于片外存储空间扩展的外部数据总线和外部地址总线。外部设备可以通过总线请求(BR)和总线确认(BG)信号来获得对处理器总线的控制。与TMS320C54x相似,ADSP2100通过存储器映射寄存器来控制外围设备,并其有可编程的等待态发生器。ADSP2100支持从存储器接口、HIP口和BDMA口进行上电后的系统自举。另外,ADSP2100可以在最小冲突下响应中断信号,并且支持中断嵌套。外部中断可以配置成边沿或者电平触发,内部中断可以由定时器、HIP口、串口和BDMA口产生。

与DSP1600类似,ADSP2100的汇编语言采用算术指令形式。它的指令集提供了灵活的数据搬移能力，并且可以在计算的同时进行多个数据的搬移。ADSP2100的每条指令都可以在单周期内完成。同时ADI公司及其第三方提供了一核套软硬件开发工具。
