中电港联合瑞萨电子发布基于RX66T的通用变频器方案

发布时间:2021-06-02 来源:中电港

随着国内工业机器人,高精密设备,智能制造等行业的高速发展,各厂商对于通用变频器方系统需求不断增长。中电港联合全球知名半导体解决方案供应商瑞萨电子发布高基于RX66T的通用变频器方案,助力设备商简化设计,推动高性能通用变频器的快速部署。


性能为王 瑞萨高性能RX MCU
助力中电港通用变频器方案


瑞萨电子市场高级经理刘涛表示,瑞萨电子面向工业电机市场已发布高性能RX MCU产品及相关的电机控制解决方案。依靠RX MCU的高性能、高集成度、成熟的生态系统,配合完整的交钥匙解决方案,可帮助客户轻松进行电机应用开发,快速推动产品量产。


瑞萨电子市场高级经理刘涛讲解高性能RX MCU产品

■ RX66T MCU产品特色:

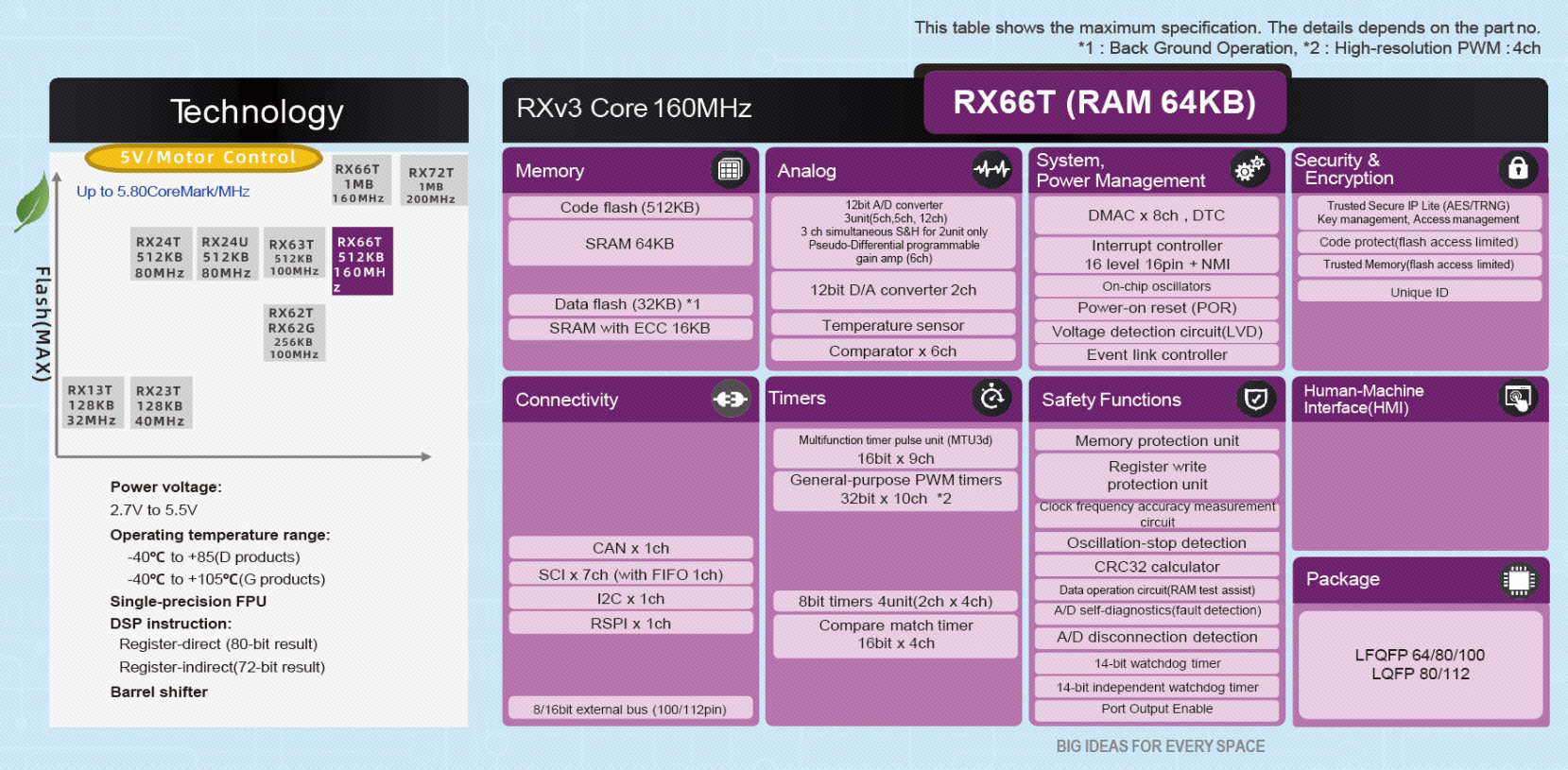

高性能 RX66T 电机MCU 功能框图

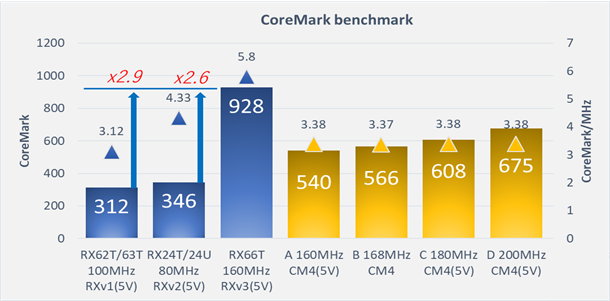

当工作在 160 MHz 时,RX66T MCU 可达到 928 CoreMark® 的业界先进性能,从而实现更精确的电机控制。


RX66T强大的处理能力

  • 2.7V~5.5V宽电压工作范围,更适配BLDC电机系统。
  • 内置FPU浮点运算单元、3个12位ADC单元、比较器、伪差分运算放大器及高精度内部时钟等,帮助实现电机系统小型化,降低BOM成本。
  • 瑞萨电子经 CAVP 认证 的 Trusted Secure IP(TSIP)提供了安全的固件更新和加密通信。POEG输出保护电路和对IEC60730安规认证的支持,进一步保障电机控制的安全性。
  • 丰富的定时器单元,提供多功能的三相互补PWM输出,并支持195psec高分辨率。配合其他功能单元,可以实现多达四个BLDC电机的精确控制。





高性价比 中电港推出基于RX66T的通用变频器方案

中电港销售经理萤火工场资深工程师徐想清为大家带来了中电港基于RX66T MCU的变频器方案详细解读。

优势一:超高性价比,可覆盖适用于全系列通用变频器及低成本伺服器。

针对需求工业自动化电机驱动的客户,中电港基于RX66T的通用变频器方案中主频160M的RX66T可以覆盖全系列变频器和低成本伺服,扩展更多产品,统一备料,能减少备料成本。

中电港资深工程师徐想
讲解基于RX66T的通用变频器方案

优势二:最大160MHz工作频率的CPU内核和电机控制外设,能同时控制多大四台电机。

中电港基于RX66T的通用变频器方案,借助于RX66T强大的处理能力和丰富外设,可精确地同时控制多达四个电机,是传统电机控制以及需要多轴电机控制应用的理想选择。此外,方案中内置的RX66T 的额外处理能力能够让开发人员利用嵌入式 AI(e-AI)添加程序,以便进行电机故障检测。这些程序能够根据电机的电流或振动特性实时检测电机故障并确定故障位置。这一功能在生产力、安全性和质量方面为开发人员带来重要附加价值。

优势三:内置的加密和安全功能为变频控制应用提供了新的附加价值。

加密是一种基本的安全技术,而密钥管理是加密的关键。定位密钥的挑战是实现安全性的出发点以及面临的最大难题之一。中电港基于RX66T的通用变频器方案为解决这一难题内置了RX MCU。RX MCU 具有一致的安全功能,可使用被称为可信 Trusted Secure IP (TSIP) 的硬件安全终端来实现加密密钥管理。独特的加密技术和瑞萨私有内核,让客户的产品安全和保密更有保障,为知识产权增加一道安全锁。

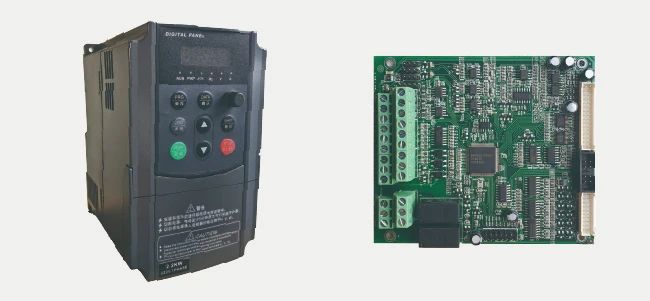

中电港基于RX66T的通用变频器方案变频器和控制板

优势四:简易的电路板设计,大幅降低电机系统BOM成本。

借助于RX66T丰富的外设功能,比如3单元带同步采样保持电路的12位ADC,6通道比较器及6通道增益放大器,高精度内置高速时钟,数据闪存等,整个方案的电路设计非常简洁,节省外围器件,集成度提高,降低BOM成本。

应用领域及供货信息

中电港基于RX66T的通用变频器方案支持全系列通用变频器,及低成本伺服器,能够为通用变频控制器厂家,尤其是有意向伺服发展的工业变频厂家,带来更多应用的设计与开发,提供更便捷、更具扩展性以及更优成本的变频器解决方案。想要申请试用DEMO及更多相关问题,请联系中电港Kenny Liu:13609626830
